品牌:鹏发机械
起订:1套
供应:10000套
发货:3天内

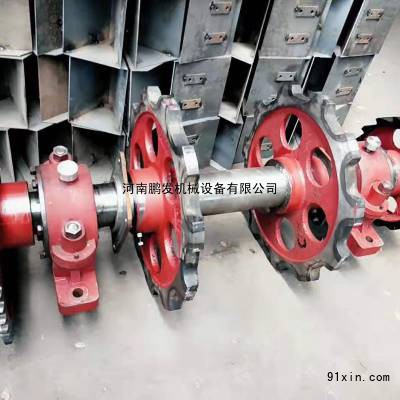

链轮总成该系列斗式提升机采用锻造环链作为传动部分，具有很强的机械强度，主要用于提升机粉体和小颗粒状物料，区别于TD系列斗式提升机，其提升量更大、运转效率更高，其常用于较大比重的物料的提升。
链轮的应用范围有哪些？
在工业领域，链轮是各种传动机构的常见组成部分。 例如挖掘机、起重机、石油钻井机等工程机械都采用链轮传动。在交通运输领域，自行车、摩托车等车辆也采用链轮传动。此外，船舶上的传动装置也使用链轮。
NE板链链条安装注意事项：
一、牵引链条在安装前应检查其关节转动是否灵活，如转动困难，应拆下用汽油或煤油洗净锈斑、并用砂纸擦光至转动灵活后方可安装。严禁涂抹润滑油。
二、为搬运和安装方便，出厂时将4米左右的牵引链条串接为一组，安装时先打开尾部检修口盖及中部检修口盖，将牵引链条正确的（四孔板相对）从尾部或中部检修口逐组连接后用手拉葫芦分别将两条同侧牵引链条从提升机机壳内往上吊装。牵引链条绕过头轮后将其连接。用另一只手拉葫芦将尾部链轮总成提到其可调范围的最上端，使牵引链条绕过尾轮后连接。放下尾轮总成，这时尾轮尚未利用的张紧行程应不小于全行程的50%。如发现太高或太低，应在最后接头处，加入或 卸下2节牵引链条，然后再行调整。
NE板链提升机上部链轮选型参数：
|
|
NE15 |
NE50 |
NE100 |
|
齿顶圆直径（da） |
515 |
612 |
740 |
|
分度圆直径（d） |
488.67 |
588.8 |
709.89 |
|
齿根圆直径（df） |
462.17 |
552.8 |
665.39 |
|
齿侧凸缘宽度（E） |
21.085 |
29.4 |
42.7 |
|
减重孔中心距（A） |
290 |
355 |
417 |
|
轮毂短端外径（B） |
150 |
210 |
250 |
|
轮毂长端外径（C） |
150 |
210 |
250 |
|
齿宽（bf） |
21 |
30 |
42 |
|
腹板齿顶宽（b） |
10 |
15 |
24 |
|
腹板厚度(t) |
16 |
20 |
30 |
|
短端长度（L1） |
50 |
50 |
71 |
|
轮毂长度（L） |
130 |
150 |
170 |
|
轴孔直径（D） |
87 |
136 |
146 |
|
键宽（D） |
25 |
36 |
36 |
|
键深（H） |
92.4 |
144.4 |
154.4 |
|
减重孔直径 |
6-80 |
6-90 |
6-130 |
|
节距（P） |
101.6 |
152.4 |
200 |
|
滚子直径（dr） |
26.5 |
36 |
44.5 |
|
齿数（Z） |
15 |
12 |
11 |
